Séries M

Séries M

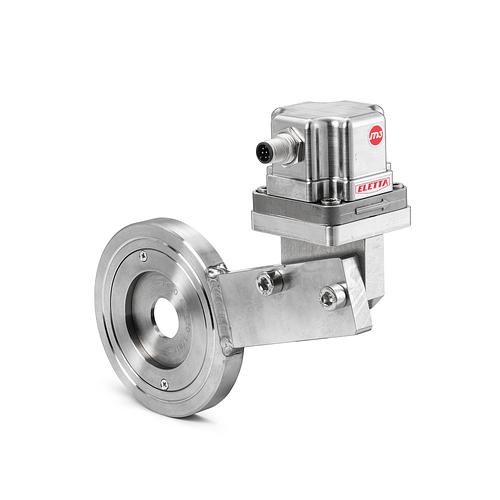

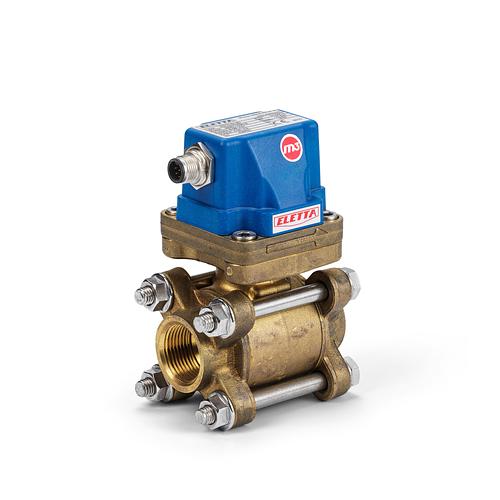

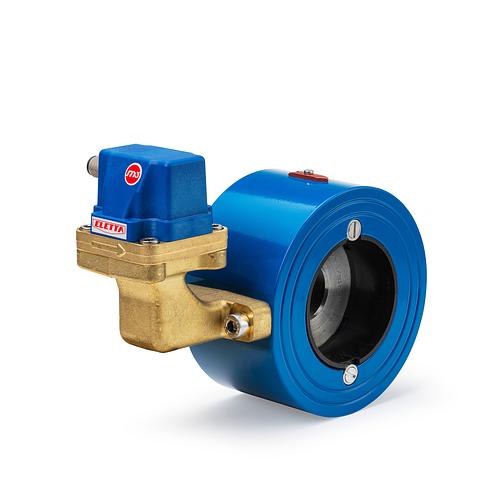

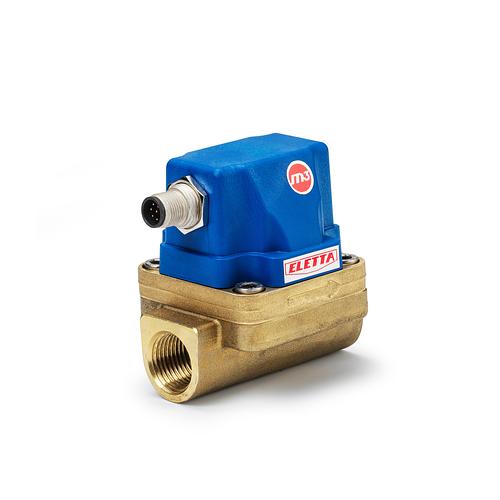

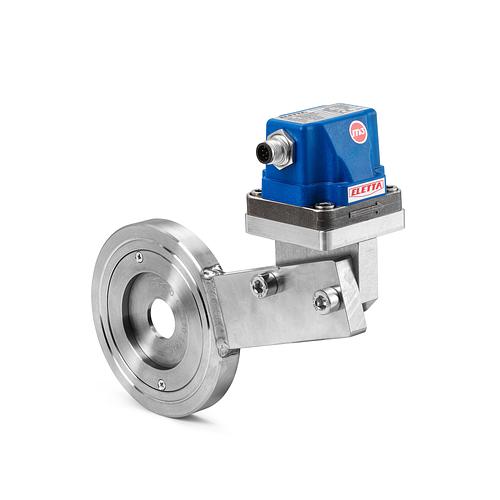

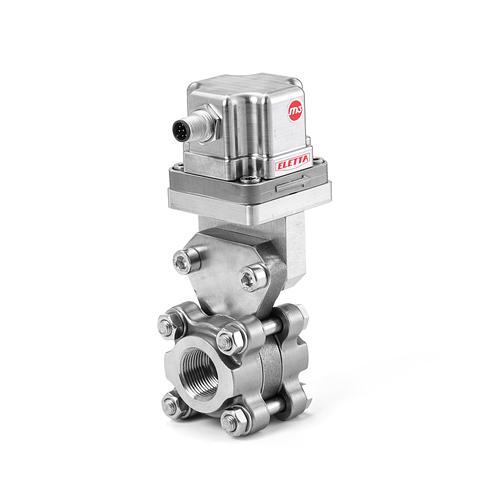

Le débitmètre de la série M (M3) est équipé de deux capteurs de pression absolue piézorésistifs indépendants. Ce débitmètre compact peut être utilisé pour trois fonctions différentes : mesure du débit de gaz, mesure du débit de liquide et mesure de la pression différentielle. Le M3 peut mesurer la plupart des gaz présents et compenser les variations de pression et de température (mesure du débit massique). Programmable avec le logiciel Flowcenter d'Eletta. Sortie 4-20 mA, 2 fils ou Modbus RS485.

Section de canalisation:

Laiton, Acier thermolaqué, Acier inoxydable (autres matériaux sur demande)

Boîtier:

Plastique, Acier inoxydable

Etendue de mesure:

1:10

Classe de protection:

IP67

Pression:

10, 25 ou 50 Bar

Température:

Selon la configuration. Contactez Eletta

Microswitch:

Deux capteurs de pression absolue piézorésistifs

Raccordement:

DN15 - DN550

Options:

Ecran OLED 128*32 pixels alimenté par boucle

Autres:

REMARQUE : Les sections de canalisation de type FA sont fabriqués selon la norme DIN PN16 ou ANSI 150 lbs, autres classes de pression sur étude.
