D-Serien

D-Serien

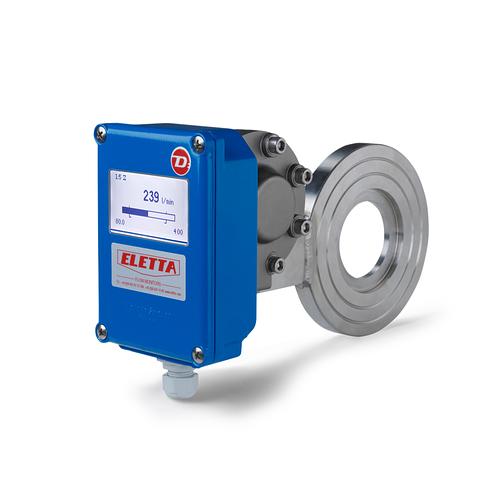

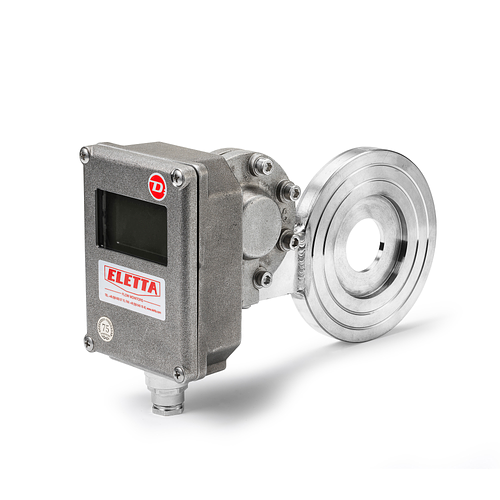

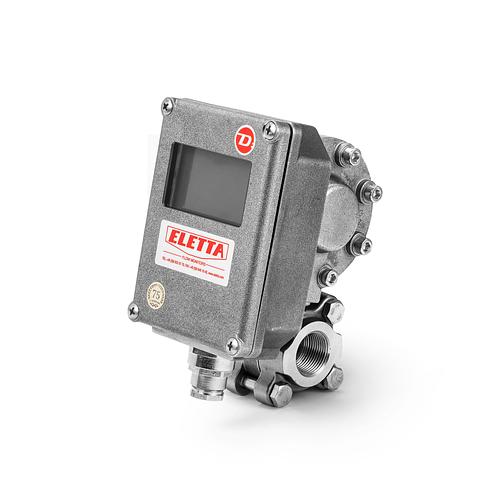

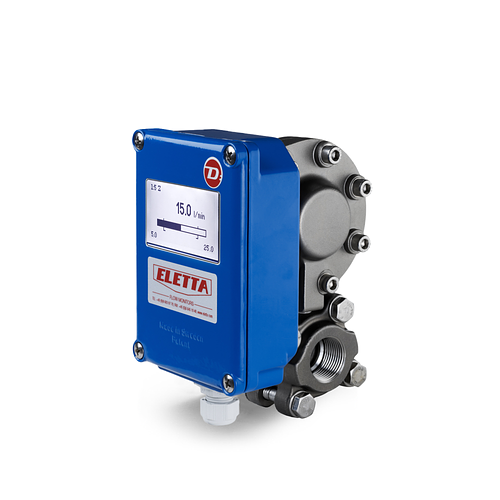

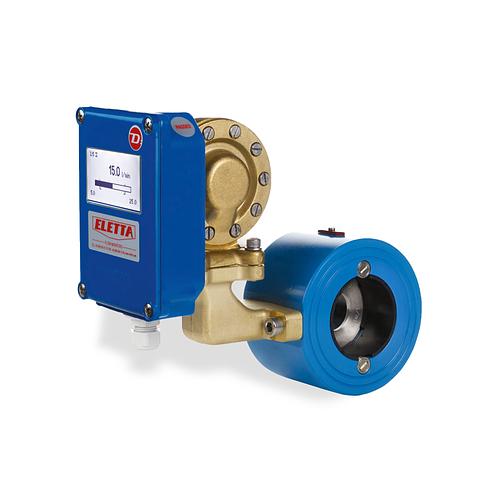

Flödesvakten i D-serien har en bakgrundsbelyst digital display som kan roteras 360 grader. D-vakten har en analog 4-20 mA utgång, HART protokoll, puls eller frekvensutgång, noggrannheten är ± 2 % F.S. (full skala) och den påverkas inte av statiskt tryck. Den kan installeras både vertikalt och horisontellt och erbjuder nollställbar volymsummering av flödet inom mätområdet. Du kan simulera ett flöde innan mätaren är i drift.

Mikrobrytare:

två justerbara larmpunkter

Brytarens märkvärde:

50VAC/DC max , 1 mA, 5 VDC min, 30 W max

Rördelar:

mässing, pulverlackerat stål, rostfritt stål (annat material på begäran)

Kåpa:

aluminium, rostfritt stål

Mätområde:

1:2 eller 1:5 upplösning

IP klassning:

IP65

Temperatur spec:

beroende på konfiguration. Kontakta Eletta

Rörstorlekar:

DN15 - DN550
