V-Serien V2-V25

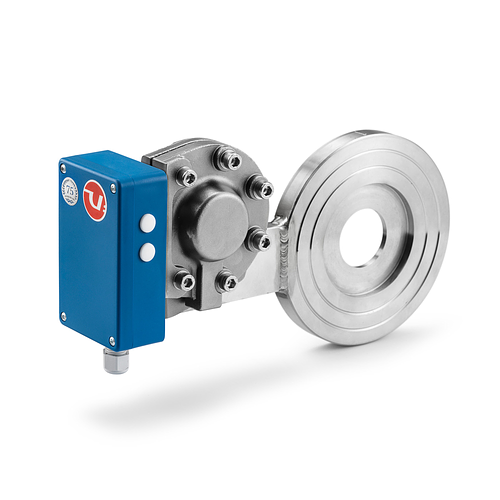

V2-V25-FSS

V2-V25-FSS

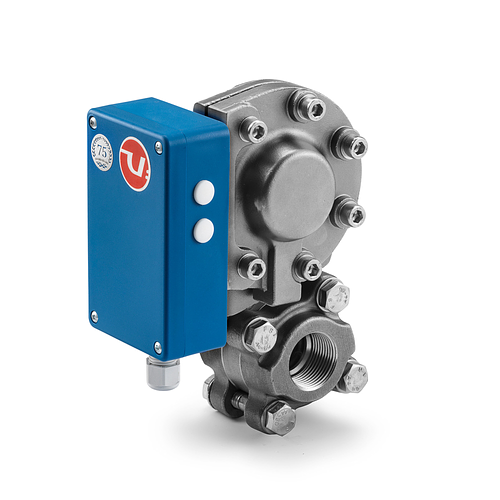

V2-V25-GSS

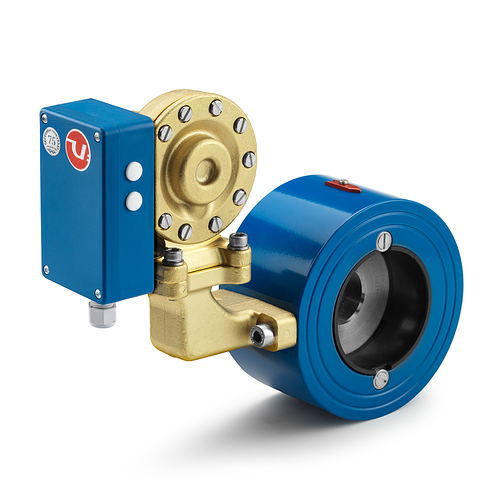

V2-V25-FA

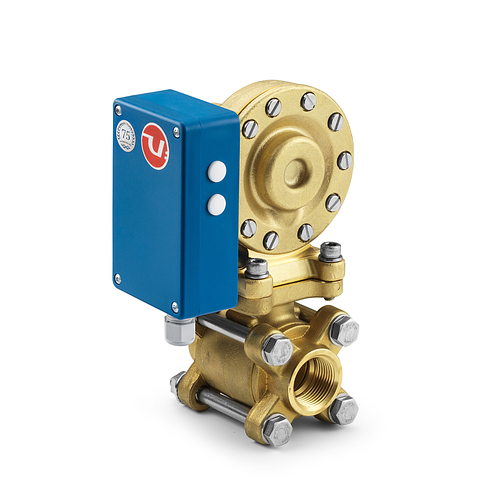

V2-V25-GL

Bygg din produkt

Flödesvakten i V-serien V2-V25 är en mycket robust och tillförlitlig flödesmätare för tuffa och dammiga industrimiljöer. Den kompakta designen, som är ca 60 % mindre än V1- och V15-serierna, möjliggör installation på platser med mycket begränsat utrymme. Monitorn är okänslig för omgivande magnetfält och kombinerar den sedan länge beprövade mekaniska funktionen med enastående tillförlitlighet.

Mikrobrytare:

två justerbara SPDT mikrobrytare

Brytarens märkvärde:

AC-spänning: 4 A @ 250 VAC & märkvärde , DC-spänning: 5 A resistivt, 2,5 A induktivt @ 28 Vdc

Rördelar:

mässing, pulverlackerat stål, rostfritt stål (annat material på begäran)

Rörstorlekar:

DN15 - DN550

Kåpa:

plast

Mätområde:

1:2 och1:5

IP klassning:

IP43

Temperatur spec:

beroende på konfiguration. Kontakta Eletta

Dokument

Språk

Produktmanual V2-V25

Measuring Ranges D-V-S-R -series

Produktpresentation

Företagspresentation

Produktöversikt

Produktblad V2-V25

Certifikat - Lågspänning EC

Certifikat - PED Cat1

Certifikat - PED Cat2

Certifikat - Kvalitetspolicy

Certifikat - REACH SVHC Överensstämmelse

Certifikat - RoHS Överensstämmelse

Certifikat - Försäkran om överensstämmelse V_S_SP-G_SP-GA_TIVG_PR1-serien

Verklighetsrapport - EFD Induction
