M-Serie

M-Serie

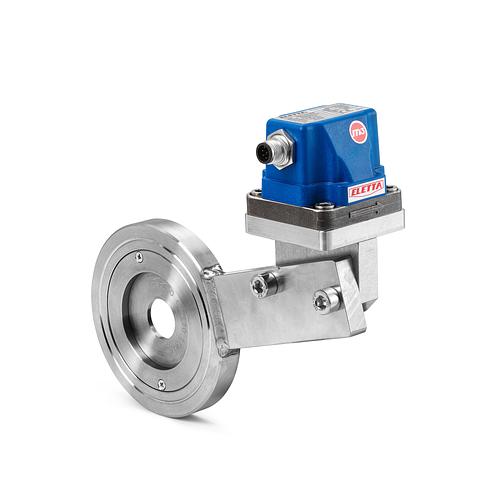

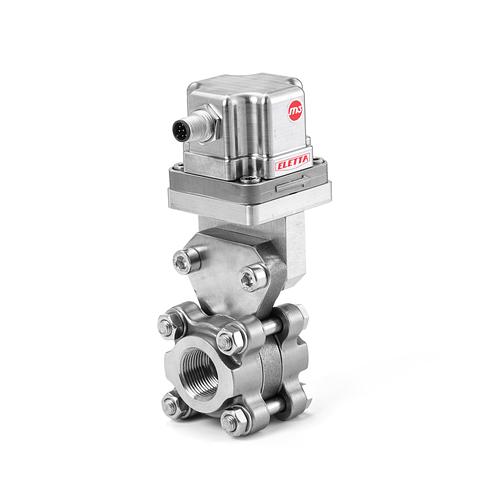

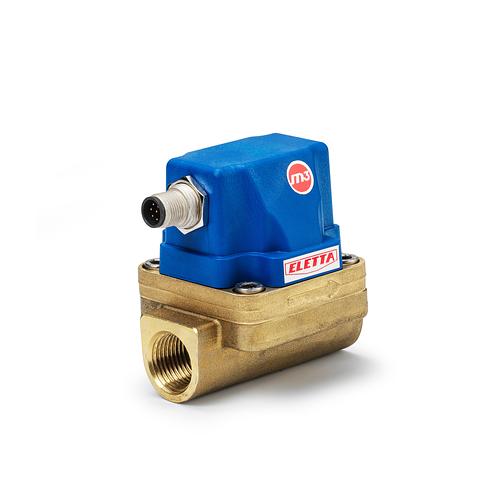

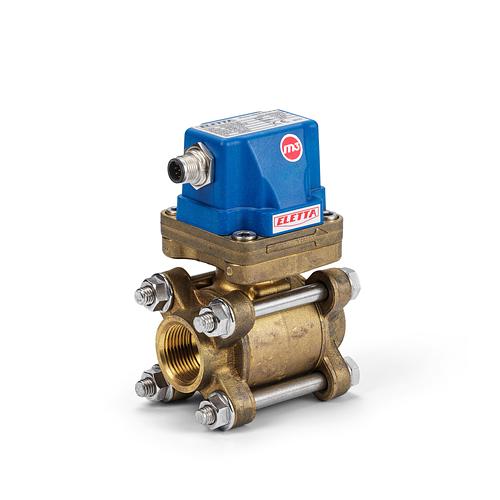

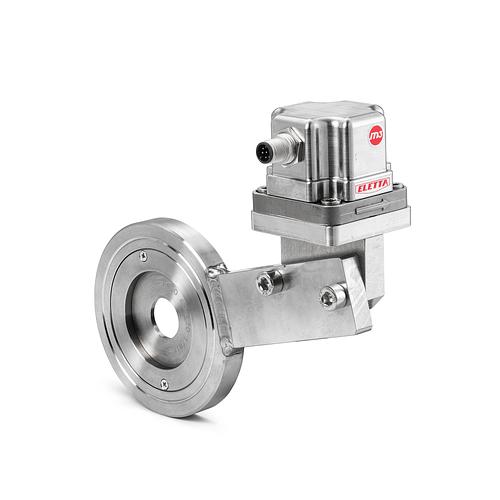

Das Durchflussmessgerät der M-Serie M3 verfügt über zwei unabhängige piezoresistive Absolutdrucksensoren, die Ihnen ein kompaktes Durchflussmessgerät bieten, das für drei verschiedene Funktionen verwendet werden kann: Gasdurchflussmessung, Flüssigkeitsdurchflussmessung und Differenzdruckmessung. Der M3 kann die meisten vorkommenden Gase messen und kompensiert Druck- und Temperaturänderungen (Massendurchflussmessung). Programmierbar mit dem Flowcenter von Eletta. 4-20 mA und Modbus-Ausgang.

Rohrstück:

Messing, Stahl pulverbeschichtet, Edelstahl (andere Materialien auf Anfrage)

Gehäuse:

Kunststoff, Edelstahl

Messbereich:

1:10 Messspanne

IP Schutzklasse:

IP67

Nenndruck:

10, 25, 50 bar

Temperaturbereich:

Abhängig von der Konfiguration. Kontaktieren sie Eletta

Drucksensoren:

Zwei piezoresistive Absolutdrucksensoren

Nennweiten:

DN 15 - DN 550

Optionen:

Schleifengespeistes OLED-Display mit 128*32 Pixeln

Anderes:

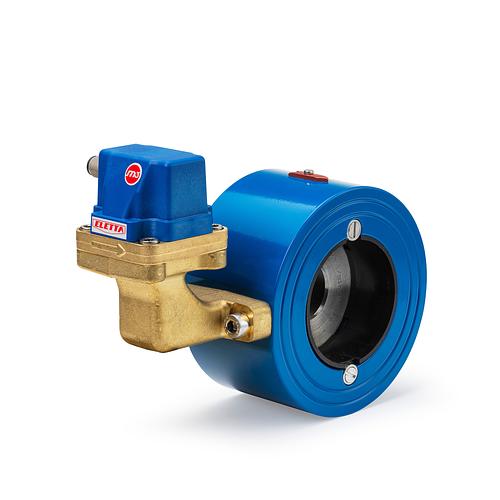

ANMERKUNG: Flanschrohre des Typs FA werden nach DIN PN16 / ANSI 150 lbs hergestellt und gelten für alle Druckklassen.
